Ürün ayrıntıları:
|
| Temel malzeme: | FR-4 | Bakır kalınlığı: | 1oz~4oz |
|---|---|---|---|
| Tahta kalınlığı: | 1,6 mm | Ürün adı: | 4s 10a lifepo4 bms |
| kullanım: | Lityum Pil Paketleri, LiFePO4 vb. | Başvuru: | Dijital Ekipman, Güç Bankası, Elektrikli el aleti, Elektrikli Araç |
| Vurgulamak: | Şarj edilebilir bms pil lityum,bms pil lityum 3.2v,4s lityum demir fosfat pil bms |
||

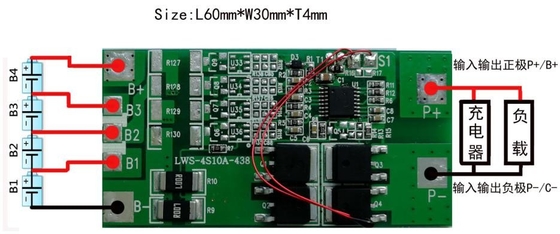

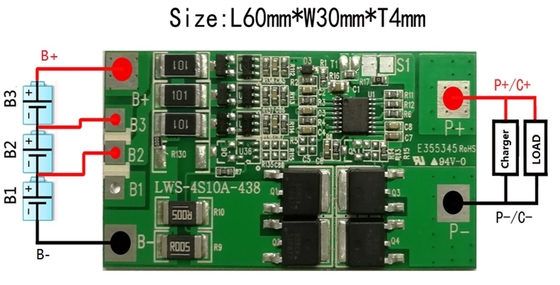

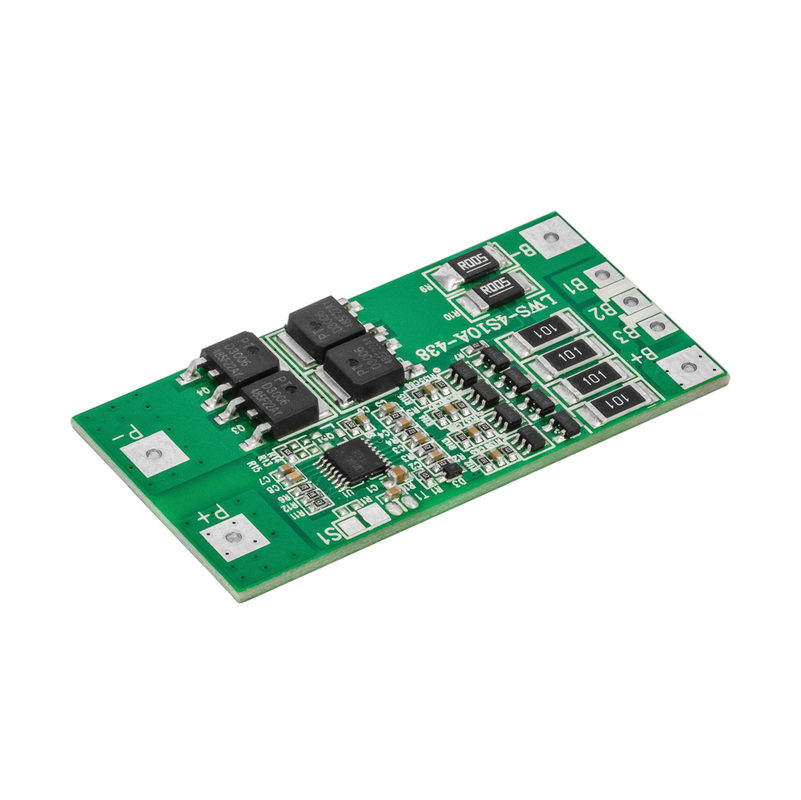

Lityum Pil BMS şarj edilebilir denge bms3.2v lifepo4 4s 10a 12.8v pil koruma devre kartı
genel bakış
Hızlı Ayrıntılar
Model Numarası: OK4S10ABMS
Menşe Yeri: Guangdong, Çin
Marka Adı: OKTANMAX
Temel Malzeme: FR-4
Bakır Kalınlığı: 1oz~4oz
Levha Kalınlığı: 1,6 mm
Min.Delik Boyutu: 0.25mm
Min.Çizgi Genişliği: 0.1mm/4mi
Min.Satır Aralığı: 0,003"
Yüzey İşlem: HASL Kurşunsuz
Ürün adı: 4s 10a lifepo4 bms
Tür: lifepo4 pil BMS
Sertifika: ISO9001/ROHS
Kullanım: Lityum Pil Paketleri, LiFePO4 vb.
Uygulama: Dijital Ekipman, Güç Bankası, Elektrikli el aleti, Elektrikli Araç
Lehim maskesi: Yeşil.Kırmızı.Mavi.Beyaz.Siyah Sarı
Katman sayısı: çift veya Çok Katmanlı
Malzeme: FR4 /alüminyum/seramik CEM1, CEM3 Rogers Vb
Örnek: mevcut
Teslim süresi: Küçük sipariş için ödeme yapıldıktan 7-15 gün sonra
Tedarik Yeteneği: Ayda 30000 Adet / Adet
Paketleme
Paketleme Detayları:
İç ambalaj: Vakum ambalajı/Plastik torba.
Dış ambalaj: Müşterinin ihtiyaçlarına göre standart karton ambalaj veya ambalaj.
Liman: Shenzhen
| 12.8V(4S)Lifepo4 Pil Paketleri için PCM Özellikleri | ||||
| Model: OK4S10ABMS | ||||
| Numara. | Test öğesi | kriter | ||
| 1 | Gerilim | şarj voltajı | DC:14.4V CC/CV | |
| Tek hücre için denge voltajı | 3,6±0,025V | |||
| 2 | Akım | Tek hücre için denge akımı | 36±5mA | |
| Anlık tüketim | ≤50μA | |||
| Maksimum sürekli şarj akımı | 10 A | |||
| Maksimum sürekli Boşaltma akımı | 10 A | |||
| 3 | Aşırı şarj Koruması | Tek hücre için aşırı şarj algılama voltajı | 3,65±0,025V | |
| Aşırı şarj algılama gecikme süresi | 500mS—1500mS | |||
| Tek hücre için aşırı şarj serbest bırakma voltajı | 3.48±0.05V | |||
| 4 | Aşırı deşarj koruması | Tek hücre için aşırı deşarj algılama voltajı | 2.32±0.08V | |
| Aşırı deşarj algılama gecikme süresi | 500ms—1500ms | |||
| Tek hücre için aşırı deşarj serbest bırakma voltajı | 2.58±0.1V | |||
| 5 | Aşırı akım koruması | Aşırı akım algılama voltajı | 0.1±0.025V | |
| Aşırı akım algılama akımı | 30±10A | |||
| Algılama gecikme süresi | 50ms—200ms | |||
| Yayın koşulu | yükü kes ve şarj et | |||
| 6 | Kısa koruma | Algılama koşulu | Dış kısa devre | |
| Algılama gecikme süresi | 200-500us | |||
| Yayın koşulu | yükü kes ve şarj et | |||
| 7 | Direnç | Koruma devresi (MOSFET) | ≤50mΩ | |
| 8 | Sıcaklık | Çalışma Sıcaklığı Aralığı | -20~+70℃ | |
| Depolama Sıcaklık Aralığı | -40~+125℃ | |||
Ürünleriniz hakkında, bize sadece göreceli voltajı/hücreleri/akım A veya ekipmanı vb. söyleyin, sizin için en uygun ürünleri önermemize yardımcı olacağız.
1. Gerçek lityum pil paketi BMS fabrikası
2. Tedarik OEM/ODM ve özel hizmet
3. Akıllı denge fonksiyonu ile yüksek kalite
4.Toptan fiyat
5.Çevre
6. Hızlı teslimat
Pil BMS hakkında
İşlev: Pili aşırı şarj, aşırı deşarj, aşırı akım kısa devre sıcaklık algılama koruması ve otomatik olarak voltaj dengesi işlevinden algılayın ve koruyun.Üst düzey elektronik bileşenler (High End IC ve MOSFET) ile inşa edilmiş, basit yapı tasarımı, daha istikrarlı kaliteli çalışma performansına sahip olmasını sağlayacaktır, Esnek uygulama (bazı bağlantı pimlerini boş durumda bırakarak daha az seri pil için kullanılabilir), tam set koruma önlemleri, harici beklenmedik kazalardan herhangi bir etki olmadan iyi çalışmasına izin verir.

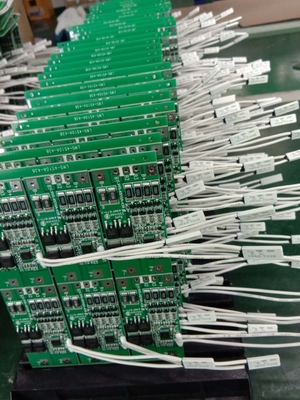

üretim atolyesi
*Komple ürünler PCB montajı ve imalat hizmetleri sözleşmesi
*Devre panoları 2 ila 30 katman PCB düzeni, fabrikasyon, PCB montajı ve kutu yapımı
*Aktif ve pasif bileşenler kaynağı doğrudan orijinal üreticidendir.
* Muhafaza dolap kasası plastik enjeksiyon kalıplama, zihinsel damgalama, imalat ve montaj
*Yüksek hassasiyetli 0201 boyutlu bileşenler SMT teknolojisi ve kurşunsuz
*IC ön programı
* Yüksek hassasiyetli E-Test
SSS
S: Pilimin hangi malzemeden olduğuna nasıl karar verebilirim?
A: Lütfen pil gövdesine bir göz atın. Pilinizin normal voltajı 3.2V olarak görünüyorsa, pil
LiFePo4. Pilinizin normal voltajı 3,6V veya 3,7V olarak görünüyorsa, pil Li-ion veya Li-polimer pil olacaktır.Pil üreticisine pilin malzemesini de sorabilirsiniz.
S: Bu koruma devre kartını pilim için kullanabilir miyim?
A: Bu koruma devre kartını kullanabilir mi, kullanamaz mı?2 soru var: Piliniz seri olarak ne kadar hücre
ambalaj?Satın almanız gereken koruma devre kartı, pil takımınızla aynı serideki hücreler olmalıdır. Piliniz hangi malzemedir?Sadece LiFePo4 pil diğer pillerden farklı elektrik parametresine sahiptir, bu nedenle LiFePo4 pil için koruma devre kartı satın almanız gerekiyorsa, lütfen önce bize bildirin.
S: Hücre dengesine ihtiyacımız var mı, yok mu?
A: Dengenin işlevi: Pil, paralel ve seri bağlı birçok hücreden oluştuğu için, piller
dünyadaki hiçbir insan aynı olmadığı için aynı, bu yüzden sadece benzer performansa sahip bir gruba konabilir
tutarlı, bu da her hücre voltajına yol açacaksa, şarjın tamamlanmasından sonra da tutarlı değildir.
Dengesiz eğlence
S: Minimum Sipariş Gereksiniminiz (MOQ) var mı?
C: Hayır, Minimum Sipariş Adedi yok, Farklı müşterilerin farklı gereksinimleri var, gereksinimlerinize göre çeşitli kapasite ve boyut sağlayabiliriz, Ayrıca ODM / OEM kabul edilir.
